Q65HO-CE

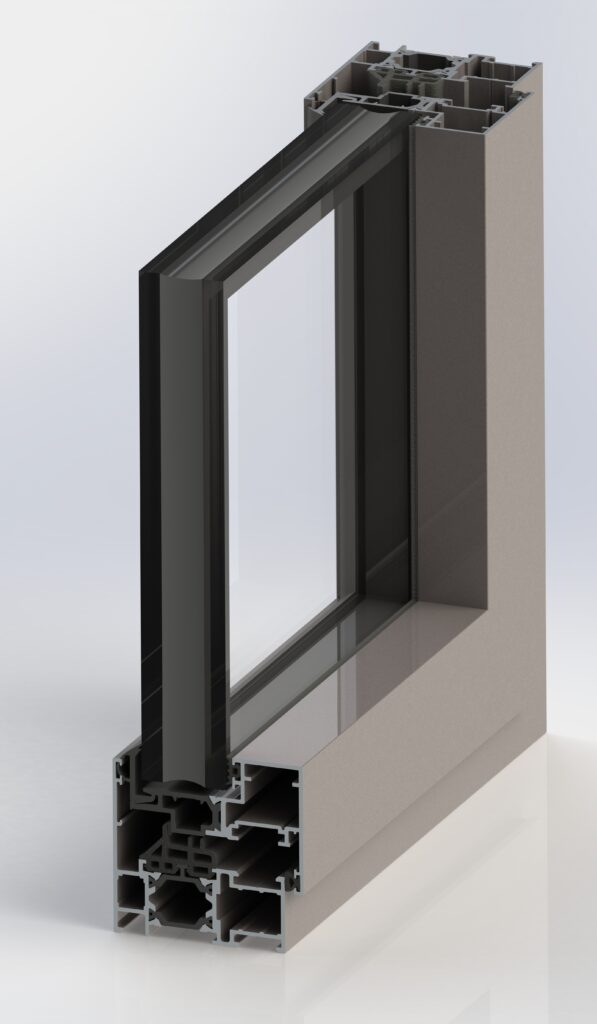

El sistema Q65HO-CE pertenece a la serie de ventanas abatibles de cámara europea con hoja oculta y rotura de puente térmico. Ha sido diseñado para ofrecer un excelente comportamiento térmico, gran rigidez estructural y un elevado nivel de seguridad, cumpliendo con los requisitos más exigentes de eficiencia energética y confort.

Gracias a su versatilidad, este sistema se adapta perfectamente a proyectos que requieren carpinterías de gran formato, manteniendo un alto rendimiento funcional. Su capacidad de acristalamiento de hasta 34 mm permite la utilización de vidrios de alta eficiencia energética, mejorando notablemente el aislamiento térmico y acústico del conjunto.

El Q65HO-CE está formado por marcos y hojas tubulares de 65 mm de profundidad, con rotura de puente térmico mediante varillas de poliamida 66 GF25 de 24 y 34 mm, lo que optimiza la resistencia y la estabilidad del perfil. Las uniones se ejecutan con cortes a inglete y doble escuadra de fundición en alturas de 15, 27 o 40 mm, garantizando precisión en el montaje y robustez estructural.

El sistema incorpora una triple junta de estanqueidad en EPDM, que asegura un excelente comportamiento frente a infiltraciones de aire y agua, así como una mejora en la eficiencia energética global.

La serie permite múltiples configuraciones de apertura: fija, practicable, oscilobatiente, abatible, plegable y de una o dos hojas hacia el interior. El diseño admite herrajes ocultos, logrando una estética depurada sin elementos visibles, y puede integrar sistemas de cierre antiefracción certificados SKG** o RC2 conforme a la norma UNE EN 1627, incrementando la seguridad del conjunto.

Características Técnicas del Sistema Q65HO-CE

Aperturas disponibles:

• Fija
• 1 o 2 hojas al interior
• Oscilobatiente
• Abatible
• Puerta

Secciones:

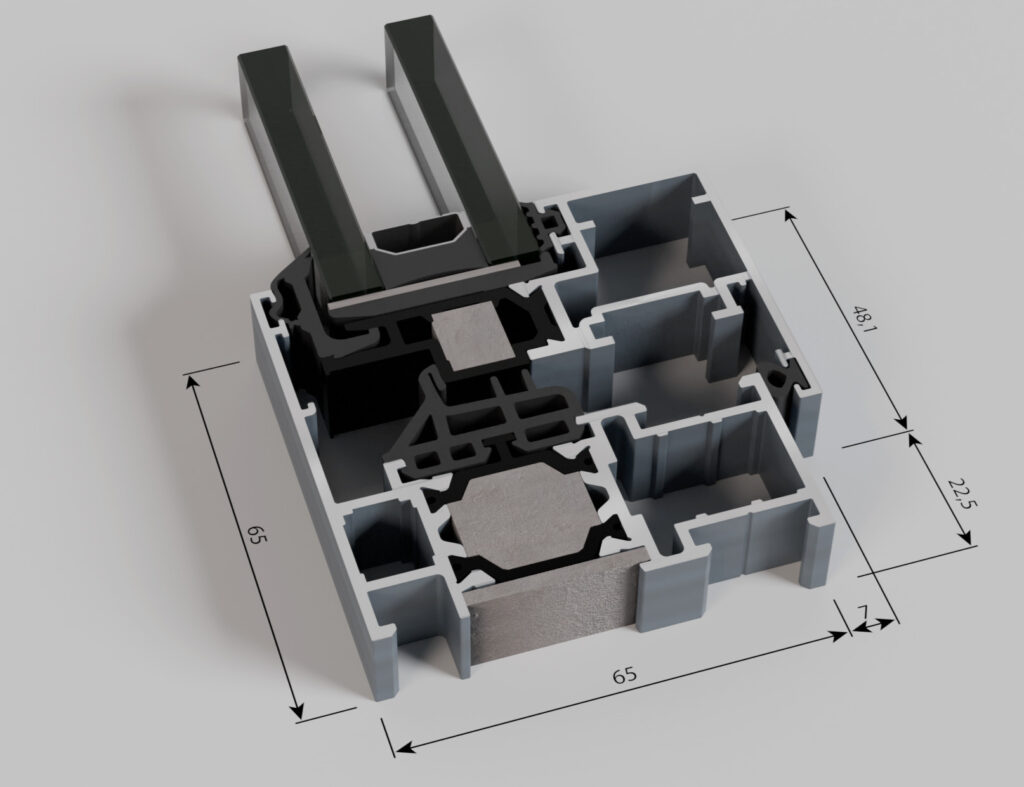

• Marco: 65 mm
• Hoja: 65 mm

Espesor medio teórico:

• 1,5 mm

Rotura de puente térmico:

• Varillas de poliamida 66 GF25 de 24 y 34 mm

Cortes y uniones:

• Corte a inglete
• Unión mediante doble escuadra de fundición (15, 27 o 40 mm de altura)
• Escuadra de alineamiento en ala interior de hoja

Junquillos:

• Recto (corte a 90º)
• Redondeado (clipado o con grapa) con cortes a 45º o 90º

Acristalamiento:

• De 10 a 34 mm

Estanqueidad:

• Triple junta continua de EPDM

Coeficiente de transmisión térmica:

• Uw hasta 0,9 W/m²·K con vidrio triple bajo emisivo (Ug = 0,5 W/m²·K)

Zonas de cumplimiento del CTE:

• α, A, B, C, D y E (según transmitancia del vidrio empleado)

Clasificación de Prestaciones
Ensayo sobre ventana oscilobatiente de 2 hojas (1230 x 1480 mm):

• Permeabilidad al aire: Clase 4 (UNE-EN 12207)
• Estanqueidad al agua: Clase E1200 (UNE-EN 12208)
• Resistencia al viento: Clase C5 (UNE-EN 12210)

Aislamiento acústico (según UNE-EN 14351-1:2006+A1:2011):

• 6 / cámara / 4 → Rw (C;Ctr) = 34 (-1;-4) dB
• 8 / cámara / 6 → Rw (C;Ctr) = 35 (-1;-5) dB
• 6 / cámara / 3+3 → Rw (C;Ctr) = 34 (-1;-4) dB

Herrajes y seguridad:

• Herrajes ocultos opcionales
• Cierres antiefracción con certificado SKG** o RC2 (UNE EN 1627)
• Ensayo de seguridad según UNE-EN 14609:2004 → Resultado: APTO

Dimensiones máximas por hoja:

• Ancho (L): 1700 mm
• Alto (H): 2500 mm

Peso máximo por hoja:

• Hasta 170 kg
